Hệ Thống Cooling Pad – Hệ Thống Làm Mát Chất Lượng Cao

Nhắc tới các hệ thống làm mát nhà xưởng quen thuộc và được lắp đặt, ứng dụng nhiều nhất hiện nay thì chắc chắn không thể bỏ qua hệ thống cooling pad. Vậy thực tế hệ thống này có ưu điểm, nguyên lý hoạt động và những loại nào? Cùng tìm hiểu ngay nhé!

Tấm cooling pad là gì?

Tấm cooling pad hay còn gọi chung là tấm làm mát, tấm trao đổi nhiệt. Đây là sản phẩm được cấu thành từ giấy cellulose có khả năng thẩm thấu nước tốt. Hiện này, tấm cooling pad được sử dụng rất nhiều trong các hệ thống làm mát cho nhà xưởng, nhà máy, các trang trại chăn nuôi.

Với công dụng chính là làm mát, tấm cooling pad là giải pháp giúp biến đổi khí nóng thành luồng khí mát lạnh để đem tới bầu không khí dễ chịu, thông thoáng cho không gian.

Hệ thống cooling pad là gì?

Hệ thống cooling pad hay hệ thống làm mát cooling pad chính là hệ thống có sự kết hợp giữa quạt thông gió với các tấm cooling pad. Hệ thống được thiết kế nhằm mục đích biến đổi nhiệt độ môi trường bên trong công trình như nhà xưởng, nhà máy, trang trại chăn nuôi,…để mang lại bầu không khí trong lành, thoáng mát hơn.

Nguyên lý hoạt động của hệ thống làm mát cooling pad

Hệ thống cooling pad hoạt động theo nguyên lý cũng khá đơn giản như sau:

• Sử dụng hệ thống máy bơm nước tuần hoàn để bơm nước chảy từ đỉnh của màng nước qua các vân lượn sóng đến phần dưới của màng. Lúc này, chúng sẽ tạo thành tấm màng nước và khi không khí đi xuyên qua màng nước thì sẽ trở thành khí lạnh (khí đi vào nhà xưởng).
• Không khí sau khi đi qua tấm cooling pad sẽ giảm được nhiệt độ xuống khoảng 28 độ C.
• Kết hợp với quạt hút ngược áp để nhanh chóng đưa gió mát vào nhà xưởng, vào bên trong công trình là đảm bảo giảm nhiệt độ từ 5~10oc 1 cách hiệu quả và nhanh chóng.

Cấu tạo của hệ thống cooling pad

Để lắp đặt hệ thống cooling pad hoàn chỉnh thì cần có các bộ phận chính như sau:

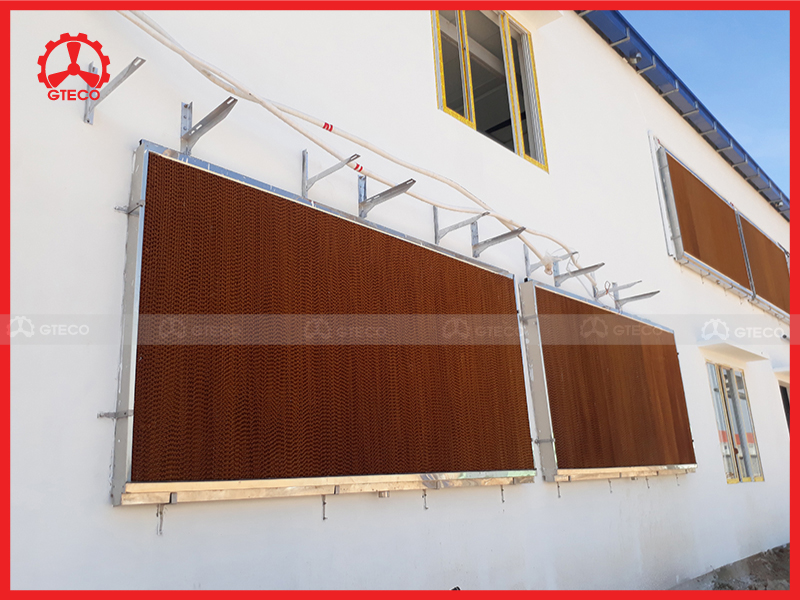

Tấm làm mát cooling pad (tấm trao đổi nhiệt)

Đây là bộ phận đóng vai trò quan trọng trong hệ thống làm mát và cũng không thể tách rời với quạt hút của hệ thống.

Tấm cooling pad được sản xuất từ chất liệu chính là giấy cellulose. Loại giấy này có ưu điểm là khả năng thẩm thấu nước rất tốt. Chúng được thiết kế với nhiều rãnh đan xen lại với nhau để tạo nên 1 cấu trúc dạng tổ ong đặc biệt. Bao phủ ở trên bề mặt của tấm cooling pad là các lớp màng nước .

Theo đó, khi có luồng không khí đi qua cấu trúc màng nước thì sẽ tạo ra quá trình trao đổi nhiệt ẩm, cụ thể là thay đổi nhiệt độ và độ ẩm. Lúc này, hơi nước sẽ bay vào không khí để làm mát không gian.

Quạt hút công nghiệp

Quạt có chức năng hút không khí, bụi bẩn từ bên trong nhà xưởng, công trình thải ra ngoài. Đồng thời, chúng tạo ra sự chênh lệch áp suất không khí giữa bên trong và bên ngoài. Từ đó, tạo điều kiện cho không khí bên ngoài đi qua tấm làm mát cooling pad và thay đổi không khí nóng nực, bụi bẩn trong nhà xưởng thành không khí mát lạnh.

Quạt hút trong các hệ thống cooling pad thường được sản xuất từ các chất liệu cao cấp như: composite, inox, tôn mạ kẽm,… Đem tới khả năng chịu nhiệt, chịu lực và cách điện tốt cho thiết bị.

Bình chứa nước

Trong quá trình hoạt động của hệ thống làm mát cooling pad thì nước là nguyên liệu đóng vai trò quan trọng. Vậy nên, phải thường xuyên cung cấp đủ nước trong bình chứa.

Dung tích của bình chứa nước trong hệ thống cooling pad thường từ 1000 – 5000 lít tùy theo số lượng tấm cooling pad mà hệ thống. Thiết kế các vạch đo mực nước phải rõ ràng để đảm bảo người dùng có thể dễ dàng quan sát. Đồng thời, khi vận hành hệ thống phải thường xuyên vệ sinh, thay nước định kỳ cho bình chứa.

Tấm lọc bụi (lưới lọc bụi)

Bộ phận này đóng vai trò chính là ngăn chặn bụi bẩn, rêu mốc bám vào tấm cooling pad. Từ đó góp phần làm sạch không khí và bảo vệ sức khỏe con người. Tương tự như bình chứa nước thì khi vận hành hệ thống cooling pad cũng phải thường xuyên kiểm tra tấm lọc bụi nhằm nâng cao hiệu suất cho thiết bị.

Tủ điện điều khiển

Đây là bộ phận đóng vai trò điều khiển tất cả các hoạt động là mát cũng như khi lắp đặt hệ thống cooling pad. Cụ thể chúng sẽ điều khiển máy bơm nước vận hành trong hệ thống và điều khiển quạt hút để giúp điều tiết lượng gió đi vào bên trong công trình nhà xưởng, trang trại,..

Ngoài ra, hệ thống làm mát cooling pad còn có thêm các bộ phận khác như: cảm biến, dây điện, máy bơm, hệ thống ống nước, bạt nhôm trần cách nhiệt, màng nilon PVC,..

Ưu điểm khi lắp đặt hệ thống cooling pad

Các hệ thống làm mát cooling pad sở hữu nhiều điểm cộng nổi bật như:

• Hệ thống sử dụng tấm làm mát cooling pad đem tới khả năng làm ẩm, giảm nhiệt độ trong nhà xưởng tốt.
• Hệ thống giúp thanh lọc, làm mát không khí mà không gây độc hại, không mùi bởi sử dụng nước sạch trong quá trình vận hành.
• Tấm cooling pad – vật liệu chính trong hệ thống có tính thấm tốt. Từ đó, đảm bảo cho nước được phân bố đồng đều dọc theo chiều dài của tấm ướt và giúp tăng hiệu quả làm mát lên trên 85%.
• Có khả năng chống rêu, mốc, chống ăn mòn tốt.
• Không chứa các hoạt tính bề mặt, đem lại khả năng khuếch tán cao, khả năng làm mát nhanh chóng. Theo đó, 1 giọt nước có thể được khuếch tán chỉ trong vòng 4 – 5 giây.
• Tấm làm mát cooling pad trong hệ thống có thiết kế nếp gấp gợn sóng đã qua quá trình xử lý đặc biệt nên đảm bảo độ bền cấu trúc cao, khả năng chống rỉ tốt và có tuổi thọ bền bỉ.

Các hệ thống làm mát cooling pad

Hệ thống làm mát cooling pad được chia thành 2 loại chính là: hệ thống áp suất âm, áp suất dương.

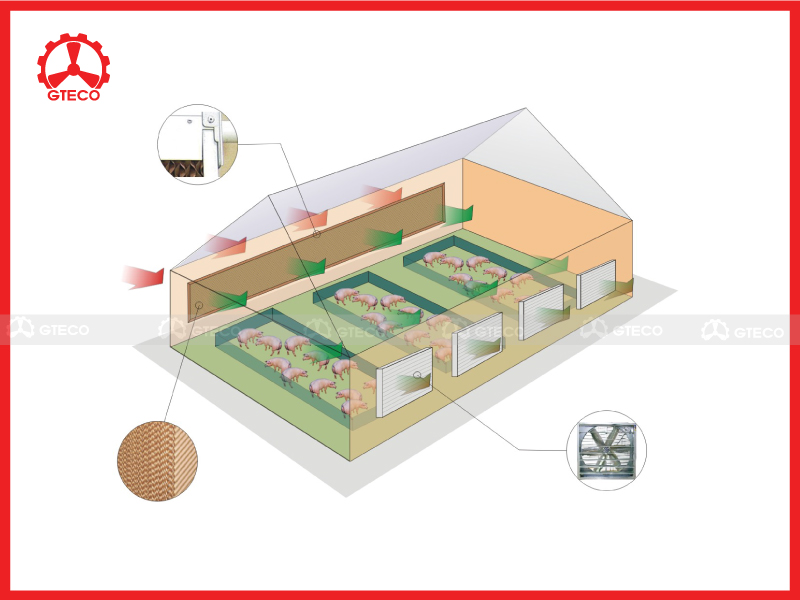

Hệ thống cooling pad áp suất âm

Hệ thống cooling pad áp suất âm đem lại khả năng làm mát đều cho toàn bộ không gian của nhà xưởng. Hệ thống này phù hợp với nhiều diện tích nhà xưởng khác nhau.

Nguyên lý hoạt động:

• Trước tiên, quạt sẽ thực hiện chức năng hút hết khí nóng, bụi bẩn, khí ô nhiễm từ bên trong phân xưởng ra ngoài. Từ đó, tạo nên sự chênh lệch áp suất giữa không gian bên trong và bên ngoài.
• Khi áp suất chênh lệch thì không khí từ bên ngoài sẽ đi qua các tấm cooling pad và được làm mát bằng ống phun nước tuần hoàn. Lúc này, trên tấm cooling pad sẽ xảy ra quá trình làm mát không khí và không khí đã làm mát sẽ được hút, thổi toàn bộ vào trong xưởng.
• Thông thường, hệ thống cooling pad sẽ đem tới khả năng làm giảm nhiệt độ xuống thấp hơn nhiệt độ bên ngoài từ 5 ~10°C

Ưu điểm:

• Giá thành tốt, tiết kiệm chi phí hơn nhiều so với các hệ thống làm mát nhà xưởng khác.
• Đáp ứng tốt yêu cầu về chất lượng không khí, khả năng làm mát, khả năng thông gió.
• Tiết kiệm điện năng tiêu thụ.

Hệ thống làm mát cooling pad áp suất dương

Đây là hệ thống đem tới khả năng làm mát cục bộ cho từng khu vực riêng. Chúng phù hợp để áp dụng đối với những mô hình nhà xưởng có nhiều cửa sổ và có tường cao.

Nguyên lý hoạt động:

• Hệ thống này có nguyên lý hoạt động cũng tương tự như hệ thống cooling pad áp suất âm. Điểm khác biệt duy nhất là hệ thống áp suất dương sẽ sử dụng máy làm mát không khí để đưa không khí bên ngoài vào máy.
• Theo đó, hơi mát được hút trực tiếp từ trong các tấm làm mát cooling pad rồi thổi trực tiếp vào xưởng. Từ đây, chúng tạo ra chênh lệch áp suất đẩy lượng nhiệt thừa, khí ô nhiễm ra bên ngoài xưởng. Vậy nên, hệ thống mới đảm bảo khả năng làm mát cục bộ từng khu vực.

Ưu điểm:

• Làm mát cục bộ cho từng khu vực cụ thể.
• Có thể áp dụng với không gian không kín và có nhiều cửa sổ
• Tuy nhiên, điểm hạn chế là hệ thống có thể không hút được hết lượng không khí ô nhiễm ra ngoài khỏi khu vực cần thông gió.

Có thể lắp đặt hệ thống làm mát bằng tấm cooling pad ở đâu?

Hiện nay, việc lắp đặt hệ thống cooling pad được áp dụng ở đa dạng các công trình, các không gian như:

• Nhà xưởng, nhà máy,.. thuộc nhiều lĩnh vực: xưởng may, cơ khí, linh phụ kiện,..
• Trang trại chăn nuôi
• Nhà kính trồng rau, trồng hoa, cây cảnh,..
